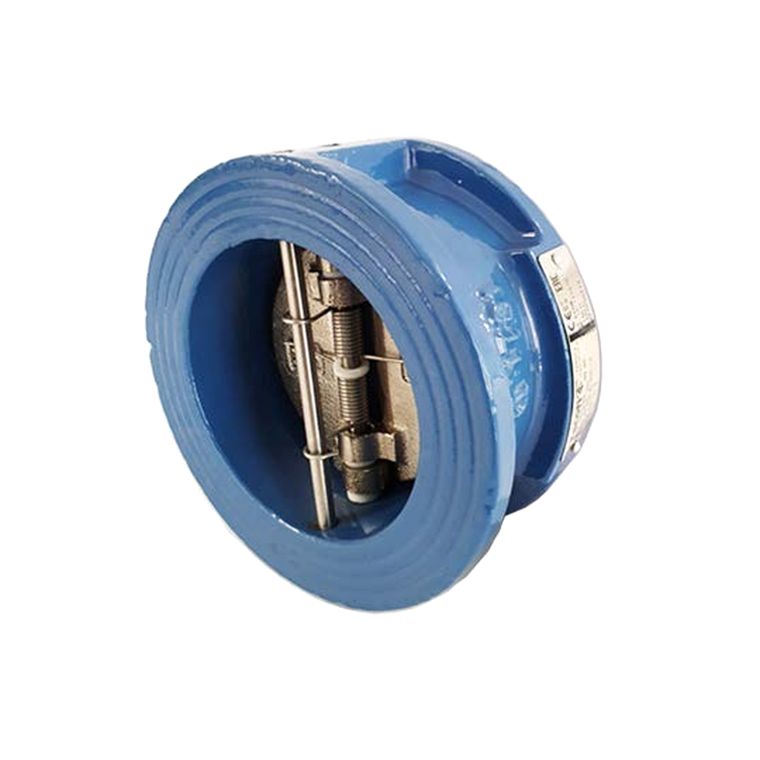

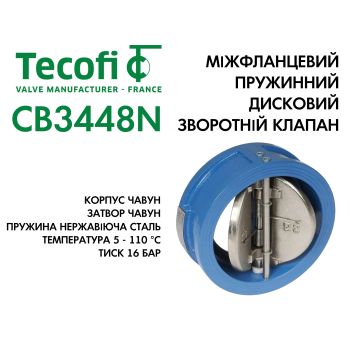

Клапан зворотний дисковий Tecofi CB3448N-EP0040

Дисковий двостулковий підпружинений зворотний клапан Tecofi CB3448N-EP0040 використовується в системах трубопроводу. Такий клапан забезпечує рух потоку в одному напрямку. Може працювати як з водою, так і повітрям або парою температурою до 110 °С

Зворотній клапан міжфланцевий Tecofi CB3448N-EP0040 застосовується у водопостачанні, системах кондиціювання та опалення, для хімічної промисловості, гідротехнічних установках та насосних станціях

Монтаж клапана Tecofi CB3448N-EP0040

При вертикальному монтажі - напрям відкриття стулок має бути по протоці робочого середовища

При горизонтальному монтажі - вісь зворотного клапана має бути строго у вертикальному положенні

Особливості двостулкового затвора Tecofi CB3448N-EP0040

• Симетричний потік з повним відкриттям
• Напрямок монтажу вказаний стрілкою на корпусі
• Міцна, легка та економічна конструкція
• Малий розмір, що не потребує обслуговування
• Низькі втрати тиску
• Монтаж на горизонтальному або вертикальному трубопроводі
• Закриття за допомогою пружини з нержавіючої сталі запобігає розповсюдженню гідроудару

Технічні характеристики зворотнього міжфланцевого клапана Tecofi CB3448N-EP0040

• Тип клапана: двостулковий пружинний
• Діаметр Ду 40 мм (1 1/2")
• Монтажна довжина 43 мм
• Тип приєднання: міжфланцеве
• Тиск номінальний PN 16 бар
• Робоче середовище: вода, повітря, пара
• Температура робочого середовища: 5...110 °С

Матеріали

• Корпус: чавун GJL 250
• Затвор (стулки): чавун ковкий EN-GJS-400-15
• Пружина: нержавіюча сталь X5CrNi 18-10
• Штифт петлі: нержавіюча сталь 13% Cr
• Стоп-штифт: нержавіюча сталь 13% Cr
• Сідло: EPDM
• Прокладки: PTFE
