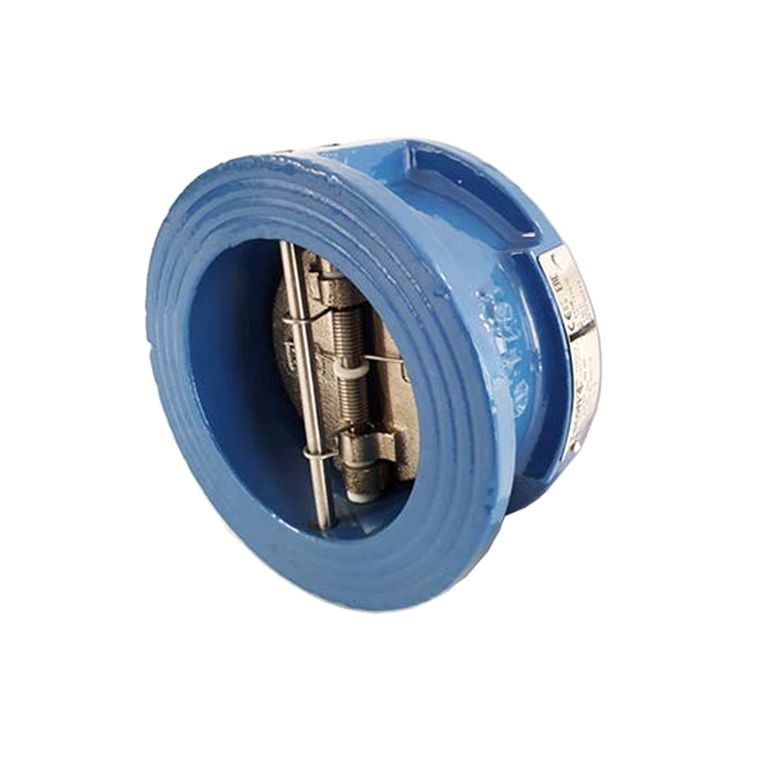

Клапан обратный дисковый Tecofi CB3448N-EP0040

Дисковый двухстворчатый подпружиненный обратный клапан Tecofi CB3448N-EP0040 используется в системах трубопровода. Такой клапан обеспечивает движение потока в одном направлении. Може работать как с водой, так и с воздухом или паром температурой до 110 °С

Обратный клапан межфланцевый Tecofi CB3448N-EP0040 применяется в водоснабжении, системах кондиционирования и отопления, для химической промышленности, в гидротехнических установках и насосных станциях

Монтаж клапана Tecofi CB3448N-EP0040

• При вертикальном монтаже  - направление открытия створок должно быть по протоку рабочей среды
• При горизонтальном монтаже - ось обратного клапана должна быть строго в вертикальном положении

Особенности двухстворчатого затвора Tecofi CB3448N-EP0040

• Симметричный поток с полным открытием
• Направление монтажа указано стрелкой на корпусе
• Прочная, легкая и экономичная конструкция
• Малый размер, не требующий обслуживания
• Низкие потери давления
• Монтаж на горизонтальном или вертикальном трубопроводе
• Закрытие с помощью пружины из нержавеющей стали предотвращает распространение гидроудара

Технические характеристики CB3448N-EP0040 Tecofi

• Тип клапана: двухстворчатый пружинный
• Диаметр Ду 40 мм (1 1/2")
• Монтажная длина 43 мм
• Тип присоединения: межфланцевое
• Давление номинальное PN 16 бар
• Рабочая среда: вода, воздух, пар
• Температура рабочей среды: 5 ... 110 °С
• Управление затвором: ручное

Материалы

• Корпус: чугун GJL 250
• Затвор (створки): ковкий чугун EN-GJS-400-15
• Пружина: нержавеющая сталь X5CrNi 18-10
• Штифт петли: нержавеющая сталь 13% Cr
• Стоп-штифт: нержавеющая сталь 13% Cr
• Седло: EPDM
• Прокладки: PTFE
