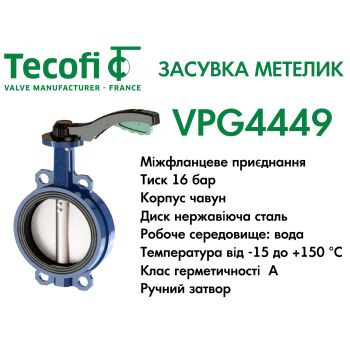

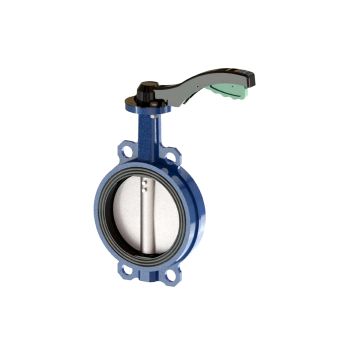

Затвор Баттерфляй Tecofi VPG4449-02EP0100 DN 100

Затвор дисковый поворотный TECOFI VPG4449-02EP0100 используется как запорный элемент в трубопроводе. Клапан полностью перекрывает поток рабочей жидкости, исключая протекание и застой жидкости. Задвижка типа Баттерфляй применяется в пищевой, химической, нефтегазовой, целлюлозно-паперовой и других отраслях промышленности

Заслонка межфланцевая Tecofi VPG4449 имеет небольшую вес и компактные размеры, поэтому ее можно установить практически в любом трубопроводе. Такой вид запорной арматуры обеспечит не только высокую герметичность перекрытия трубы, но минимальные гидравлические потери. Кроме того, затворы Баттерфляй Tecofi рассчитаны на длительный срок службы при высокой стабильности работы

Особенности затвора Баттерфляй Tecofi VPG4449

• Конструкция по NF EN 593
• Тип гладкими ушками
• Уплотнения в обоих направлениях циркуляции трубопровода
• Мягкий рукав гарантирует безупречную герметичность.
• Продолженная горловина совместима с притиркой труб
• Диск профилирован и уменьшен в толщине
• Снижение крутящего момента
• Соединительный шток на диске, собранный коническим штифтом
• Уменьшены потери напора
• Вырезанный сектор, обеспечивающий 10 положений регулировки ручки
• Монтажная пластина ISO 5211
• Корпус с эпоксидным покрытием RAL 5019, запеченный в печи, толщина 150 мкм

Технические характеристики затвора баттерфляй VPG4449-02EP0100

• Диаметр Ду 100 мм (4")
• Тип присоединения: межфланцевое по ГОСТ 12815-80
• Крыша номинальная PN 16 бар
• Рабочее среда: вода
• Температура рабочей среды: -15/+130 °С
• Пиковая температура: -30/+150 °С
• Класс герметичности: А
• Управление затвором: ручное

Материалы

• Корпус: чугун ковкий EN-GJS-500-7
• Диск: нержавеющая сталь 316
• Манжета: термостойкий каучук EPDM.
• Шток: нержавеющая сталь 420
• Стопорное кольцо: нержавеющая сталь 201
• Пыльник: нитрил PTFE
• Кольцевая прокладка: нитрил PTFE
• Шайба: нержавеющая сталь 201
• Винт: нержавеющая сталь 201
• Ручка: Алюминий (DN40-150), чугун ковкий (DN200-300)
