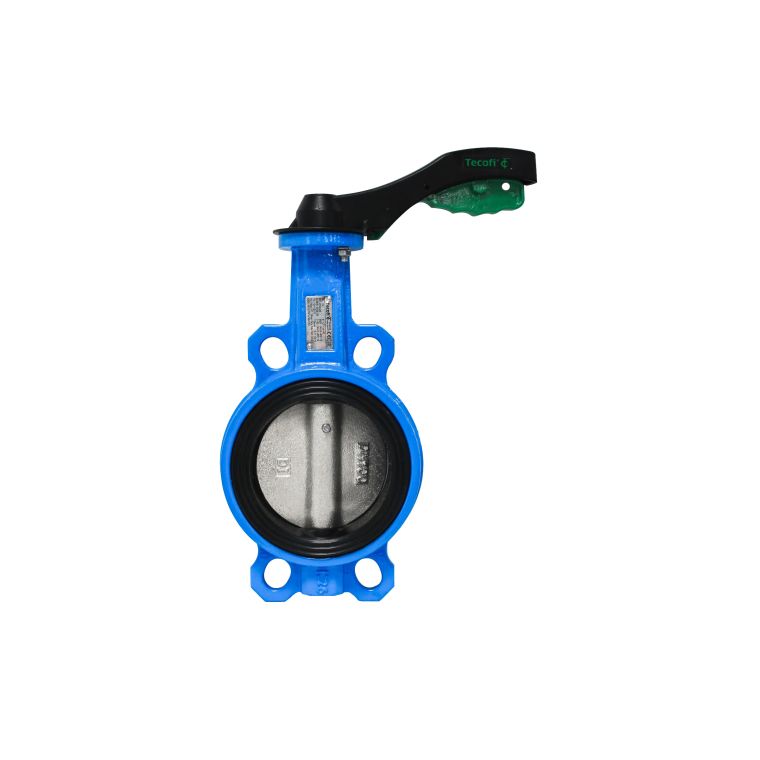

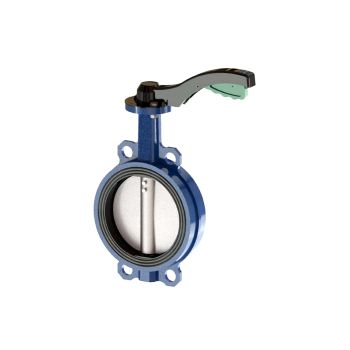

Затвор Баттерфляй Tecofi VPG4449-02EP0150 DN 150

Затвор дисковий поворотний TECOFI VPG4449-02EP0150 застосовується як запірний елемент у трубопроводі. Клапан повністю перекриває потік робочої рідини, виключаючи протікання та застій рідини. Засувка типу Баттерфляй застосовується у харчовій, хімічній, нафтогазовій, целюлозно-паперовій та інших галузях промисловості

Засувка міжфланцева Tecofi VPG4449 має невелику вагу та компактні розміри, тому її можна встановити практично у будь-якому трубопроводі. Такий вид запірної арматури забезпечить не лише високу герметичність перекриття труби, а й мінімальні гідравлічні втрати. Крім того, затвори Батерфляй Tecofi розраховані на тривалий термін служби за високої стабільності роботи

Особливості затвора Батерфляй Tecofi VPG4449

• Конструкція згідно NF EN 593
• Тип гладкими вушками
• Ущільнення в обох напрямках циркуляції трубопроводу
• М'який рукав гарантує ідеальну герметичність
• Подовжена горловина сумісна з притиром труб
• Диск профільований і зменшений у товщині
• Знижений крутний момент
• З'єднувальний шток на диску, зібраний конічним штифтом
• Зменшені втрати напору
• Вирізаний сектор, що забезпечує 10 положень регулювання ручки
• Монтажна пластина ISO 5211
• Корпус з епоксидним покриттям RAL 5019, запечений у печі, товщина 150 мкм

Технічні характеристики затвора батерфляй VPG4449-02EP0150

• Діаметр Ду 150 мм (6")
• Тип приєднання: міжфланцеве за ГОСТ 12815-80
• Тиск номінальний PN 16 бар
• Робоче середовище: вода
• Температура робочого середовища: -15/+130 °С
• Пікова температура: -30/+150 °С
• Клас герметичності: А
• Управління затвором: ручне

Матеріали

• Корпус: чавун ковкий EN-GJS-500-7
• Диск: нержавіюча сталь 316
• Манжета: термостійкий каучук EPDM
• Шток: нержавіюча сталь 420
• Стопорне кільце: нержавіюча сталь 201
• Пильовик: нітрил PTFE
• Кільцева прокладка: нітрил PTFE
• Шайба: нержавіюча сталь 201
• Гвинт: нержавіюча сталь 201
• Ручка: Алюміній (DN40-150), чавун ковкий (DN200-300)

Монтаж засувки Батерфляй Tecofi VPG4449

• Забезпечити безперешкодний підхід до затвора для поточного або планового ремонту та обслуговування
• Перевірити комплектність постачання виробу
• Перевірити наявність документації на затвор
• Оглянути затвор на предмет механічних пошкоджень
• Оглянути внутрішні елементи засувки на предмет засмічення чи механічних пошкоджень
• Кілька разів відкрити та закрити затвор, щоб перевірити його працездатність

Технічне обслуговування

• Перед початком обслуговування видалити робочу рідину із затвора
• Періодично оглядати та перевіряти працездатність засувки
• Після планового ремонту провести гідравлічні випробування на герметичність за класом А
