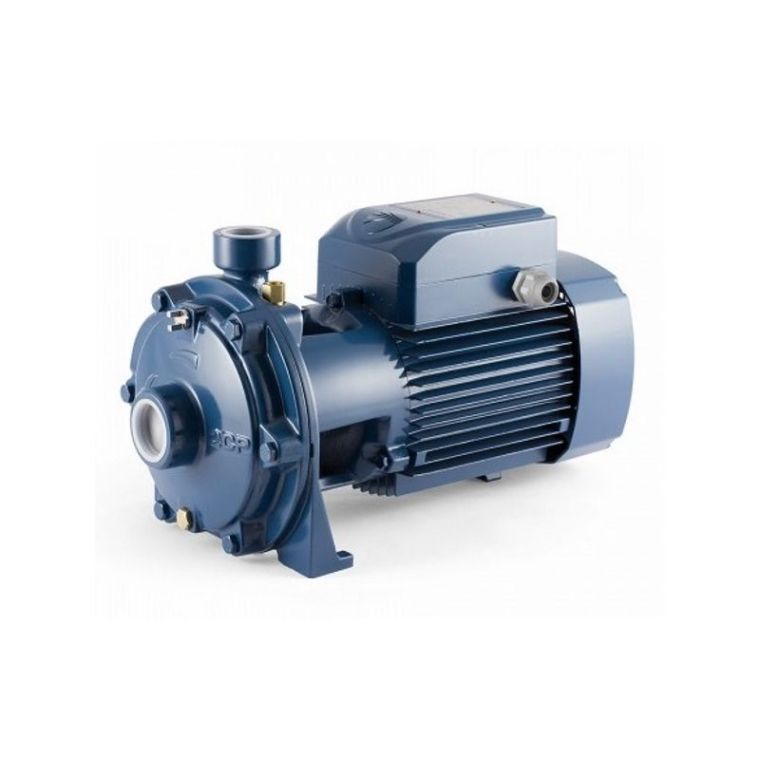

Відцентровий насос Pedrollo 2CP 40/200B 452CT420BE

Електронасос Pedrollo 2CP 40/200B - відцентровий насос італійського виробництва з двома робочими колесами. Насоси серії 2CP відрізняє високий рівень ККД.

Відцентрові електронасоси Pedrollo серії 2CP призначені для перекачування чистої води або хімічно неагресивних рідин. Рекомендуються для застосування як в побутовому і комунальному секторах, так і в промисловості, зокрема, для автоматизації подачі води в комплекті з гідроакумуляторами , компенсації тиску в системі водопостачання, використання в протипожежних системах. Насоси Pedrollo 2CP здатні працювати в режимі тривалих перегрузок. Установка насоса повинна проводитися в закритих приміщеннях або в місцях, захищених від несприятливих погодних умов.

Відцентровий насос Pedrollo 2CP 40/200B - це бездоганна якість виконання, офіційна гарантія від виробника, простота обслуговування і експлуатації, надійність, а також доступна ціна оригінального обладнання.

Технічні характеристики | УМОВИ ЕКСПЛУАТАЦІЇ | РОБОЧІ ХАРАКТЕРИСТИКИ ТА ТЕХНІЧНІ ДАНІ | КОНСТРУКЦІЯ | Габарити І ВЕС | споживає струм

Технічні характеристики:

• Потужність: 9.2 кВт;
• Продуктивність: 27 м ³ /год.
• Напір: 94 м.
• Клас захисту: IPX4 </li >

УМОВИ ЕКСПЛУАТАЦІЇ:

• Макс. глибина всмоктування: 7 м.;
• Мін. температура рідини: -10 ^про С;
• Макс. температура рідини: +90 ^про С;
• Режим роботи - S1 (безперервний).

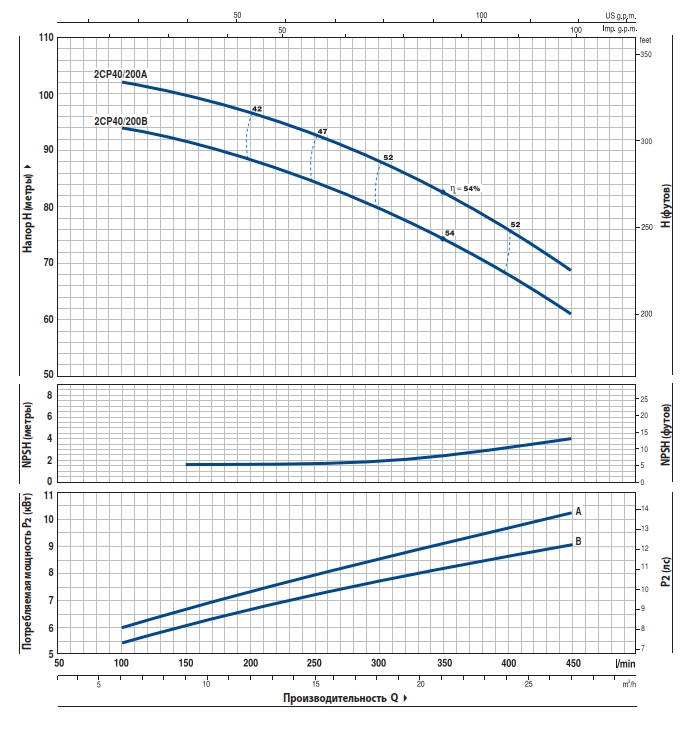

РОБОЧІ ХАРАКТЕРИСТИКИ ТА ТЕХНІЧНІ ДАНІ

50 Гц n = 2900 об/хв HS = 0 м

Q - Продуктивність H - Загальний манометрический натиск HS - Висота всмоктування
Допустиме відхилення характеристик насосів відповідає кл ассу 3B згідно EN ISO 9906.
▲ Клас ефективності трифазного двигуна (IEC 60034-30)

КОНСТРУКЦІЯ:

Порівняння конструктивних характеристик електронасосів Pedrollo серії 2CP

ПОЗ .	КОМПОНЕНТ	КОНСТРУКТИВНІ ХАРАКТЕРИСТИКИ
1	Корпус всмоктуючий	Чавун, що всмоктує патрубок з різьбою згідно ISO 228/1
2	Корпус напірний	Чавун, напірний патрубок з різьбою згідно ISO 228/1
3	Робочі колеса	Латунь
4	Вал двигуна	Нержавіюча сталь EN 10088-3 - 1.4104
5	Механічне ущільнення	Електронасос (тип)	Ущільнення (тип)	Вал (діаметр)	Нерухоме кільце	Обертове кільце	Еластомер
2CP 25/14	FN-18	Ø 18 мм	Графіт	Кераміка	NBR
2CP 25/16
2CP 32/200	FN-20	Ø 20 мм	Графіт	Кераміка	NBR
2CP 32/210	FN- 24	Ø 24 мм	Графіт	Кераміка	NBR
2CP 40/180	FN-24	Ø 24 мм	Графіт	Кераміка	NBR
2CP 40/200	FN-32 NU	Ø 32 мм	Графіт	Кераміка	NBR
6	Підшипники	Електронасос	Тип
2CP 25/14	6204 ZZ - C3/6204 ZZ - C3
2CP 25/16
2CP 32/200	6206 ZZ - C3/6206 ZZ - C3
2CP 32/210	6306 ZZ - C3/6206 ZZ - C3
2CP 40/180	6306 ZZ - C3/6206 ZZ - C3
2CP 40/200	6308 ZZ - C3/6308 ZZ - C3
7	Електродвигун	2CPm: </td >	однофазний 230 в - 50 Гц з тепловим захистом, вбудованою в обмотку.
2CP:	230/400 В - 50 Гц до 4 кВт
400/690 В - 50 Гц від 5,5 до 11 кВт
Електронасоси з трифазним двигуном мають високу ефективність класу IE2 до P2 = 1,1 кВт і IE3 від P2 = 1,5 кВт (IEC 6003 4-30)
- Ізоляція: клас F
- Ступінь захисту: IP X4

<! - ul>

• Матеріал корпусу: чавун
• Робоче колесо: нержавіюча сталь;
• Двигун: трифазний 220/380В, 50Гц.
• Вага : 38 кг
• Довжина, висота, ширина : 460 мм * 300 мм * 270 мм

</ul ->

Габарити І ВЕС:

ТИП	патрубки	РОЗМІРИ, мм	кг
Однофазний </td >	Трифазний	DN1	DN2	a	f	h	h1	h2	n	n1	w	s	1 ~	3 ~
2CPm 25/14B	2CP 25/14B	1¼ "	1"	82	404	223	93	130	200	162	17	10	19,3	18,8
2CPm 25/14A	2CP 25/14A	261 </td >	110	151	225	185	26	11	24,6	23,5
2CPm 25/16С	2CP 25/16С	223	93	130	200	162	17	10	19,3	18,6
2CPm 25/16B	2CP 25/16B	261	110	151	225	185	26 </td >	11	24,4	23,3
-	2CP 25/16A	-	24,6
-	2CP 32/200C	1½ "	1¼ "	95	464	304	132	172	266	206	19	14	-	38,0
-	2CP 32/200B	1½"	1¼ "	95	464	304	132 </td >	172	266	206	19	14	-	43,0
-	2CP 32/210B	2"	1¼ "	108	542	334	139	195	292	232	21	14	-	54,0
-	2CP 32/210A	2"	1¼ "	108	542	334	139	195 </td >	292	232	21	14	-	61.0
-	2CP 40/180C	2"	1½ "	108 </t d>	496	334	139	195	292	232	21	14	-	49,0
-	2CP 40/180B	2"	1½ "	108	542	334	139	195	292	232	21	14	-	54,0
-	2CP 40/180A	2 "	1½"	108	542	334	139	195	292	232	21	14	-	60,0
-	2CP 40/200B	2 "	1½"	110	566	355	160	195	298	232	21	14	-	90,0
-	2CP 40/200A	2 "	1½"	110	566	355	160	195	298	232	21	14	-	91,0

Струм

ТИП	НАПРУГУ
Трифазний	230 B	400 B	690 B	240 B	415 B	720 B
2CP 25/14B	5,4 A	3,1 A	1,8 A	5, 2 A	3,0 A	1,7 A
2CP 25/14A	6 , 9 A	4,0 A	2,3 A	6,6 A	3,8 A </td >	2,2 A
2CP 25/16C	5,4 A	3,1 A	1,8 A	5,2 A	3,0 A	1,7 A
2CP 25/16B	6,9 A	4,0 A	2,3 A	6,6 A	3,8 A </td >	2,2 A
2CP 25/16A	9,2 A	5,3 A	3,1 A	8,8 A	5,1 A	2,9 A
2CP 32/200C	12,8 A	7,4 A	4,3 A	12,3 A	7,1 A	4,1 A
2CP 32/200B	18,2 A	10,5 A	& gt; 6,1 A	17,7 A	10,2 A	5,9 A
2CP 32/210B	21,7 A	12, 5 A	7,2 A	19,9 A	11,5 A	6,7 A
2CP 32/210A	27,7 A	16,0 A	9,2 A </td >	26,0 A	15,0 A	8,7 A
2CP 40/180C	17,0 A	9,8 A	5,7 A	16,5 A	9 , 5 A	5,5 A
2CP 40/180B	21,3 A	12,3 A	7,1 A	20,8 A	12,0 A	6,9 A
2CP 40/180A	26,7 A	15,4 A	8,9 A	26,0 A	15,0 A	8,7 A
2CP 40/200B	-	17,5 A	10,1 A	-	17,45 A	10,0 A
2CP 40/200A	-	20,0 A	11,6 A	-	19,9 A	11, 5 A
