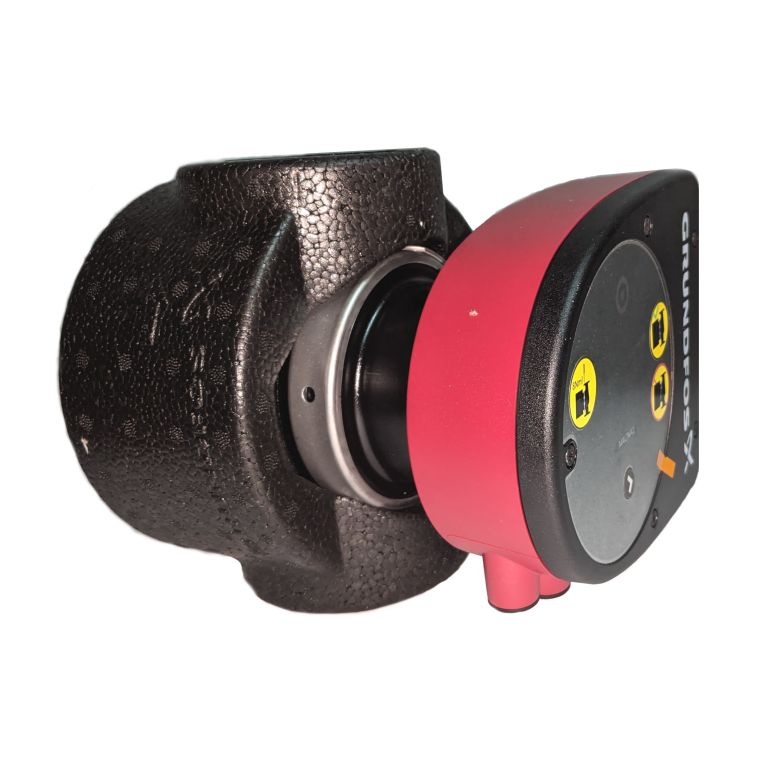

Регульований циркуляційний насос Grundfos MAGNA1 40-100 F 99221304 призначений для циркуляції рідини в системах опалення, гарячого водопостачання та кондиціонування повітря в невеликих холодильних установках.
У комплекті поставляється:
насос циркуляційний фланцевий MAGNA1 40-100 F Grundfos
знімний теплоізоляційний кожух охолодження
комплект шайб для монтажу
інструкція з експлуатації
Основні переваги насоса Grundfos MAGNA1 40-100 F 99221304 з вбудованим частотним перетворювачем:
економія електроенергії
низький рівень шуму
висока надійність
інтуїтивно зрозумілий інтерфейс
простота монтажу

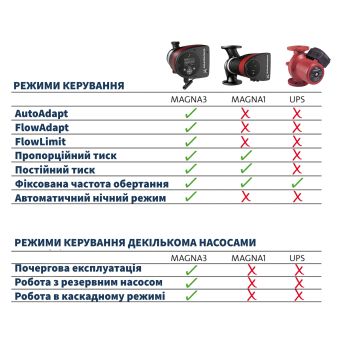

Режими регулювання роботи циркуляційного насоса Грундфос MAGNA1 40-100 F 99221304:
регулювання за пропорційним тиску (PP1, PP2, PP3) - використовується в системах з великими втратами тиску в трубопроводі і в системах кондиціонування та охолодження повітря. Заводська настройка PP2 - пропорційне регулювання з середнім значенням тиску
Регулювання по постійному тиску (CP1, CP2, CP3) - використовується в системах з невеликими втратами тиску в трубопроводі (тепла підлога)
Регулювання за постійною характеристиці (I, II, III) - робота насоса з постійною частотою обертання двигуна незалежно від фактичних витрат системи. Мінімальну частоту I потрібно вибрати, якщо потрібен мінімальний витрата, для максимальної витрати слід вибрати режим максимальної характеристики III (наприклад, для гарячого водопостачання)

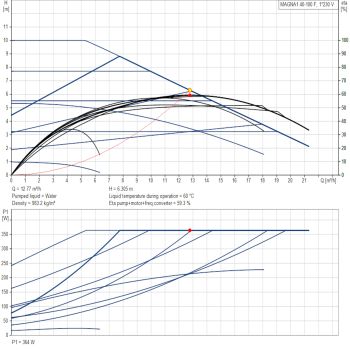

Робочі характеристики Grundfos MAGNA1 40-100 F 99221304
Технічні характеристики
Найменування MAGNA1 40-100 F
Артикул 99221304
Номінальна витрата 12,77 м³/год
Номінальний напір 6,305 м
Максимальна витрата 21 м³/год
Максимальний натиск 10 м
Модель C
Матеріали
Корпус насоса Чавун EN-GJL-250 ASTM A48-250B
Робоче колесо PES 30% GF
монтаж
Температура навколишнього середовища 0... 40 ° C
Макс. робочий тиск 10 бар
Трубне приєднання DIN фланці
З'єднання труб DN 40
Допустимий тиск PN 6/10
Монтажна довжина 220 мм
рідина
Робоча рідина вода
Температура рідини -10... 110 ° C
Температура рідини 60 ° C
Щільність 983.2 кг/м³
Дані електрообладнання
потужність (P1) 17,03.. 370 Вт
Частота мережі 50/60 Hz
Номінальна напруга 1 x 230 В
Максимальне споживання струму 0,19.. 1,65 A
Ступінь захисту (IEC 34-5) X4D
Клас ізоляції (IEC 85 ) F
Інша
Клас електроспоживання (EEI) 0,20
Маса нетто 16,2 кг
Маса брутто 18,2 кг
Обсяг поставки 0,039 м³

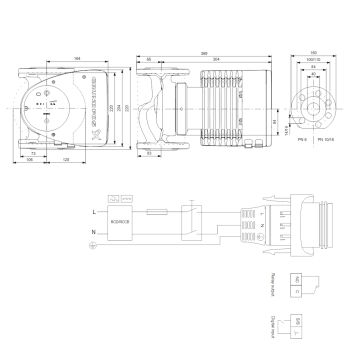

Насос фланцевий циркуляційний з частотним перетворювал Елем GRUNDFOS MAGNA1 40-100 F має такі габарити
