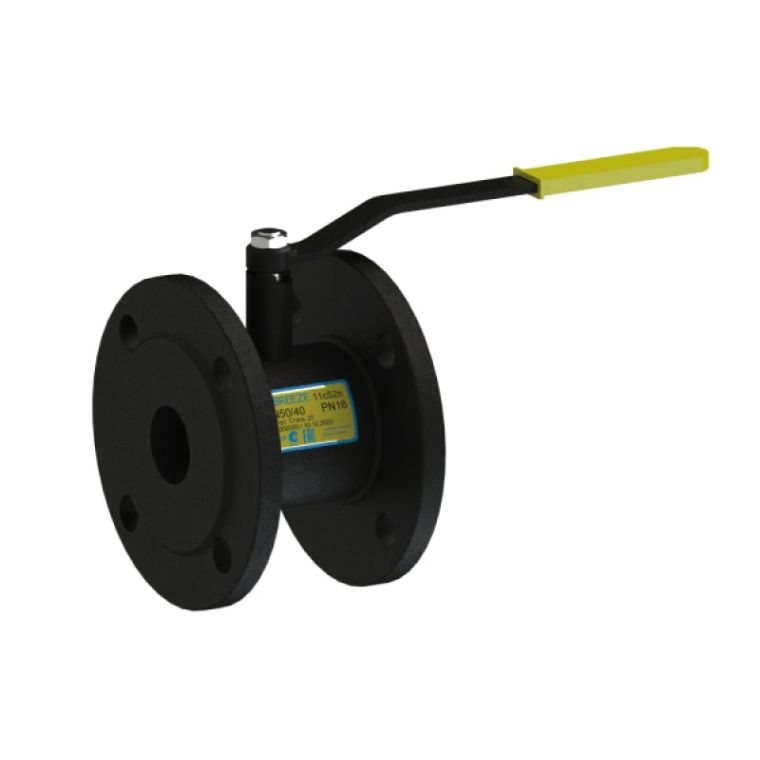

Кран кульовий сталевий BREEZE 11с52п Ду 100/100 повнопрохідний
search
  • Кран кульовий сталевий BREEZE 11с52п Ду 100/100 повнопрохідний

Кран кульовий сталевий BREEZE 11с52п Ду 100/100 повнопрохідний

Артикул: 6348
Модель 11с52п
Серія BREEZE Europe
Артикул 11.52.015-001
Тип з’єднання фланець/фланець
Тип проходу стандартнопрохідний
Тип приводу ручний
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…
ціна за запитом
Кількість

Способи доставки:

  • "Нова Пошта" (мінімальна сума доставки 80 грн)

    Доставка на відділення за тарифами "Нова Пошта".
    Кур'єрська служба за тарифами "Нова Пошта".
    Доставка протягом 1-2 днів.

  • "Самовивіз" (безкоштовно)

    Забрати товар можна з нашого складу в м. Київ.

Способи оплати:

  • Оплата на розрахунковий рахунок.

Кран кульовий 11с52п BREEZE™  – фланець/фланець , стандартний прохід, PN16, мають стандартний прохід та фланцеве з’єднання PN16. Особливістю цих кранів є мала будівельна довжина та цільнозварений корпус. Це єдина модель у всій лінійці BREEZE Europe, яка може задовільнити найвибагливішого покупця, поєднавши у собі малий монтажний розмір від серії BREEZE Silver та жорсткість звареної конструкції корпусу від лінії BREEZE Europe.

Конструкція та матеріали

Кран кульовий сталевий BREEZE 11с52п Ду 100/100 повнопрохідний 1

№ Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ДСТУ 8429
7 Ущільнення штоку Фторопласт-Ф4 ГОСТ 10007
8 Ущільнююче кільце штоку Фторсілоксан
9 Штифт Сталь 45 ДСТУ 7809
10 Фланець Сталь 3сп ДСТУ 4484
11 Рукоятка Сталь 3сп ДСТУ 4484
12 Гайка ДСТУ ISO 8992

Розміри

Кран кульовий сталевий BREEZE 11с52п Ду 100/100 повнопрохідний 2

Артикул DN D PN L H A DF1 DF2 DF3 n W
11.52.015-001 15 10 16 * 73 124 95 65 14 4 1.9
11.52.015-101 15 15 16 * 75 124 95 65 14 4 1.9
11.52.020-001 20 15 16 * 89 130 105 75 14 4 2.2
11.52.020-101 20 20 16 * 93 130 105 75 14 4 2.4
11.52.025-001 25 20 16 * 93 130 115 85 14 4 2.7
11.52.025-101 25 25 16 * 80 165 115 85 14 4 3.0
11.52.032-001 32 25 16 * 80 165 135 100 18 4 4.0
11.52.032-101 32 32 16 * 86 165 135 100 18 4 4.4
11.52.040-001 40 32 16 * 86 235 145 110 18 4 4.8
11.52.040-101 40 40 16 * 113 239 145 110 18 4 6.0
11.52.050-001 50 40 16 * 113 239 160 125 18 4 6.5
11.52.050-101 50 50 16 * 120 239 160 125 18 4 7.4
11.52.065-001 65 50 16 * 120 239 180 145 18 4 9.0
11.52.065-101 65 65 16 * 126 273 180 145 18 4 10.4
11.52.080-001 80 65 16 * 126 273 195 160 18 8 11.5
11.52.080-101 80 80 16 * 135 273 195 160 18 8 13.3
11.52.100-001 100 80 16 * 136 269 215 180 18 8 14.9
11.52.100-101 100 100 16 * 150 315 215 180 18 8 16.2
11.52.125-001 125 100 16 * 150 315 245 210 18 8 22.3
11.52.125-101 125 125 16 * 168 543 245 210 18 8 22.5
11.52.150-001 150 125 16 * 168 543 280 240 22 8 29.9
11.52.150-101 150 150 16 * 191 780 280 240 22 8 33.0

* - монтажна довжина крана може відрізнятись. Деталі дізнавайтесь у менеджера (044) 566-94-51, (098) 961-88-49
