Секрети циркуляційних насосів Grundfos Alpha: як заощадити на опаленні та гарячій воді?

Циркуляційний насос є найважливішим елементом системи опалення. Він забезпечує рівномірний розподіл теплоносія по трубах та радіаторах. При виборі насоса для приватного будинку враховуйте декілька факторів

Що впливає на підбір насоса для опалення?

• Потужність котла та кількість опалювальних приладів
• Довжина та діаметр трубопроводу
• Наявність або відсутність гідравлічного сепаратора
• Тип теплоносія (вода, антифриз, гліколь тощо)
• Режим роботи насоса (постійний або змінний)

Для визначення відповідного насоса необхідно розрахувати гідравлічний баланс системи опалення, тобто визначити необхідну витрату і напір теплоносія. Це можна зробити самостійно або звернутися до фахівця. Після цього можна підібрати насос за характеристиками, вказаними у паспорті виробу або на сайті виробника

Ось кілька порад, які допоможуть правильно вибрати циркуляційний насос:

Як правильно вибрати циркуляційний насос?

1. Віддайте перевагу насосу з електронним керуванням, яке автоматично підлаштовується під зміни в системі опалення та економлять електроенергію
2. Зверніть увагу на клас енергоефективності насоса, який вказується буквами від A до G, де A – найекономічніший, а G – найбільш марнотратний
3. Враховуйте рівень шуму насоса, який не повинен перевищувати 45 дБ
4. Вибирайте насос із захистом від перегріву, замерзання та перевантаження
5. Купуйте насос лише у перевірених виробників, які надають гарантію та сервісне обслуговування

Саме про такі – регульовані, енергоефективні насоси Grundfos Alpha – йтиметься у цій статті.

Alpha Grundfos – циркуляційні насоси для побутового використання, що виготовляються в Данії з використанням інноваційних технологій. Роботою високоефективного двигуна управляє вбудований частотний перетворювач. Він забезпечує дуже відчутну економію електроенергії і значно розширює функціонал насоса в порівнянні з традиційним три-швидкісним опалювальним насосом. Завдяки перетворювачу частоти стали доступними додаткові режими роботи

Режими роботи циркуляційного насоса Alpha Grundfos

• Режим пропорційного тиску

Насос автоматично підлаштовує швидкість відповідно до зміни тиску в системі. Цей режим забезпечує більш рівномірний розподіл тепла по всій системі та економію електроенергії. Його рекомендується використовувати у системі двотрубного радіаторного опалення

• Режим постійного тиску

Насос підтримує задане користувачем значення тиску системи незалежно від витрати води. Цей режим ідеально підходить для систем зі змінною витратою, наприклад, для систем теплої підлоги або гарячого водопостачання.

• Режим автоадаптації (AUTO ADAPT)

Насос самостійно аналізує характеристики системи і вибирає найкращий режим роботи з перерахованих вище. Цей режим гарантує максимальну ефективність та комфорт при мінімальному споживанні енергії.

• Режим постійної швидкості

Насос Alpha може працювати з фіксованою частотою обертання, заданою користувачем як звичайний 3-швидкісний насос. Такий режим підходить для простих систем, де не потрібне часте регулювання швидкості насоса.

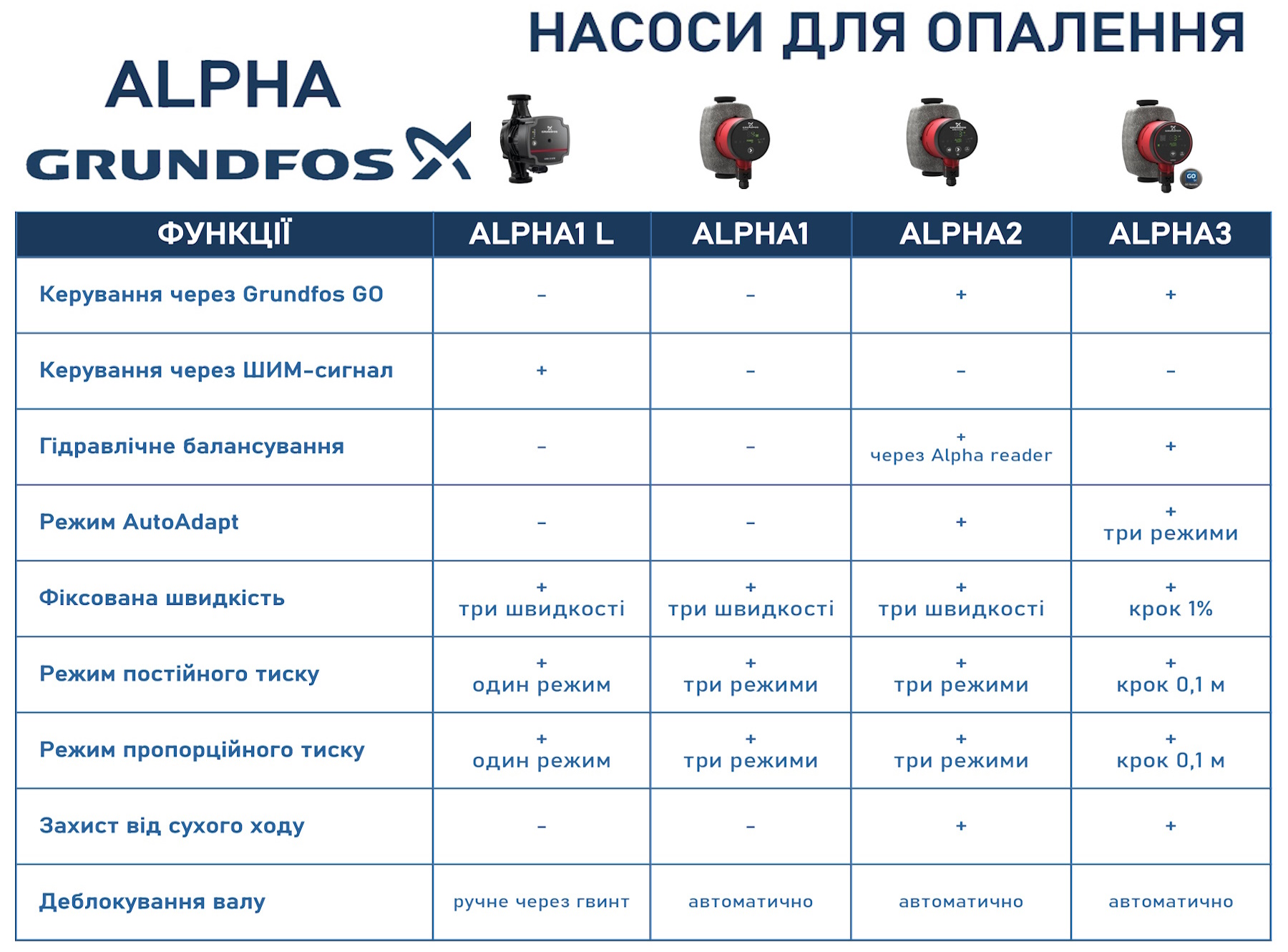

Серія Alpha представлена кількома моделями – Alpha1 L, Alpha1, Alpha2 та Alpha3. Давайте розберемося, у чому їх відмінності. Чим більша цифра після назви, тим більше можливостей для налаштування режимів роботи має насос

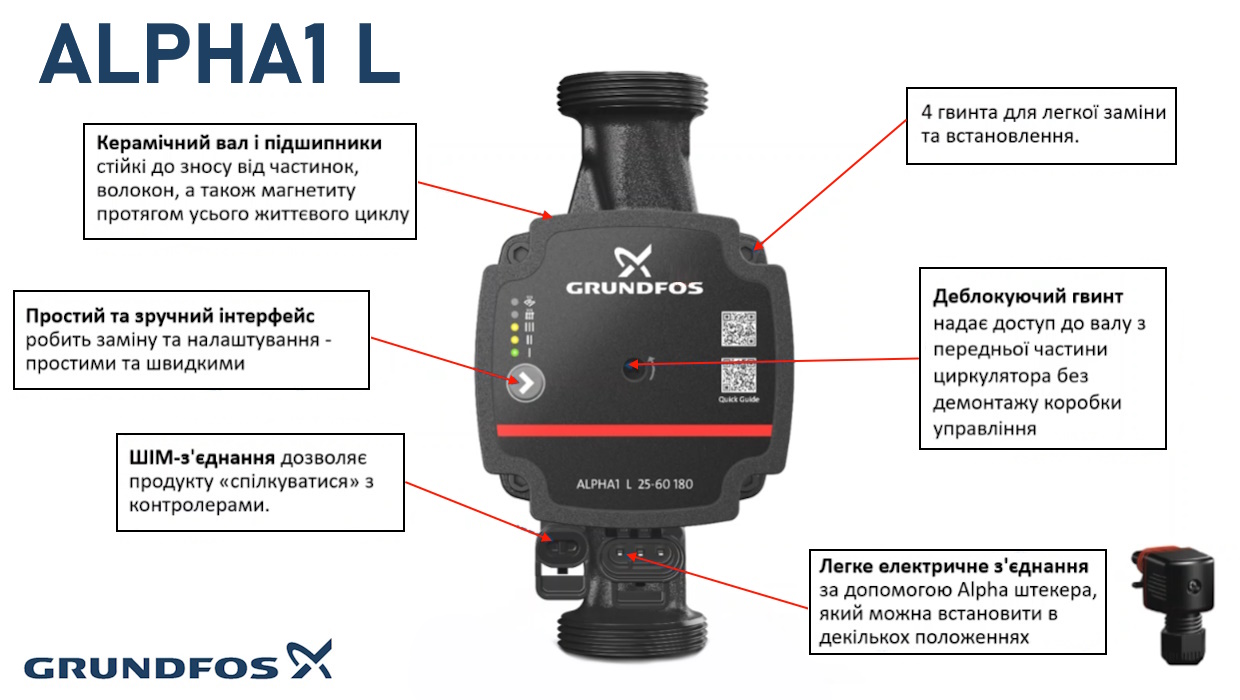

Alpha1 L Grundfos

Alpha1 L – найменший за розмірами та найпростіший в управлінні насос із мінімальною кількістю режимів роботи. Блок та панель керування вбудовані у головку насоса. Він підходить як для нормальної установки, так і для монтажу безпосередньо в котлі

Режими керування циркуляційного насоса Alpha1 L Grundfos

• обігрів радіаторами - режим пропорційного тиску

• режим обігріву підлог (система «тепла підлога») - режим постійного тиску

• робота на постійній швидкості (мінімальна, середня та максимальна швидкості)

• додатково швидкість перекачування теплоносія може контролюватись низькочастотним ШІМ (широтно-імпульсна модуляція) сигналом

Режими роботи перемикаються кнопкою на передній панелі. Для розблокування валу двигуна перед запуском потрібно прокрутити гвинт на передній частині насоса. Корпус насоса виконаний із чавуну із спеціальним покриттям, стійким до корозії. Модельний ряд представлений варіантами з трубним приєднанням 15 мм, 25 мм та 32 мм з максимальними показниками напору 4 та 6 м та монтажною довжиною 130 та 180 мм. Споживання електроенергії Alpha1 L Grundfos від 4 до 45 В, індекс енергоефективності 0,20, діапазон температури теплоносія від 2 до 95 °C

Модельний ряд Grundfos Alpha1 L

• 99160550 Alpha1 L 15-40 130
• 99160574 Alpha1 L 15-60 130
• 99160578 Alpha1 L 25-40 130
• 99160579 Alpha1 L 25-40 180
• 99160583 Alpha1 L 25-60 130
• 99160584 Alpha1 L 25-60 180
• 99160587 Alpha1 L 32-40 180
• 99160590 Alpha1 L 32-60 180

Комплект поставки насоса ALPHA1 L

• Насос ALPHA1 L Grundfos
• ALPHA-штекер для підключення до мережі електроживлення
• Ущільнюючі прокладки
• Інструкція з експлуатації
• Посібник з монтажу
• Гарантійний талон
• Упаковка

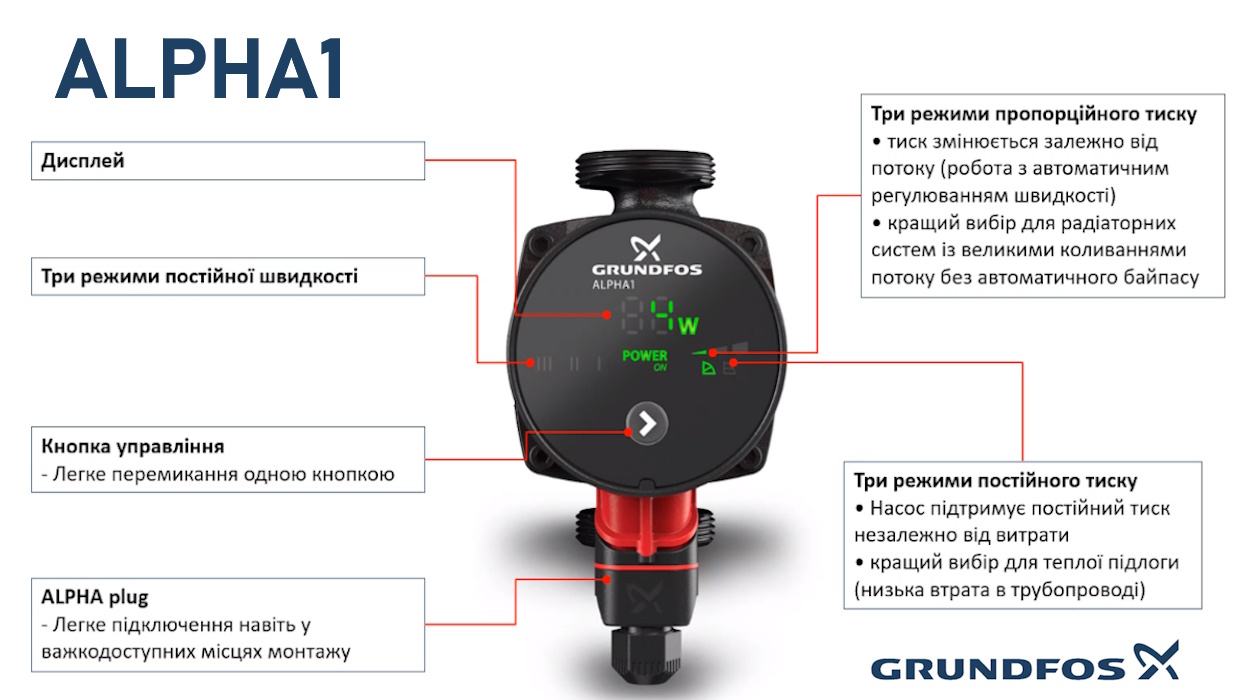

Alpha1 Grundfos

Alpha1 - насос для циркуляції, що має більш розширені можливості. Режимів роботи в системах радіаторного опалення та системах теплих підлог тепер більше. Це мінімальний, середній та максимальний режими пропорційного тиску і, відповідно, мінімальний, середній та максимальний режими постійного тиску. Також є три фіксовані швидкості двигуна. На лицьовій панелі знаходиться кнопка перемикання режимів роботи. Розблокування валу двигуна Alpha1 насоса здійснюється автоматично. Щоб продути насос швидше, рекомендується запустити його на фіксованій швидкості III

Асортимент моделей Grundfos Alpha1 представлений таким чином:

• виконання в чавунному корпусі - насоси з максимальним напором 8 метрів: Alpha1 15-80 130, Alpha1 25-80 130, Alpha1 25-80 180 Alpha1 32-80 180
• виконання в корпусі з нержавіючої сталі – насоси типорозміру 25 мм з напором 4 та 6 метрів, монтажна довжина 130 та 180 мм.

Таким чином, Grundfos пропонує пряму, найбільш лояльну за вартістю заміну трьох-швидкісним насосам UPS з нержавіючим корпусом для систем гарячого водопостачання

Режими роботи насоса Alpha1 Grundfos

• три режими постійного тиску (мінімальний, середній, максимальний) для теплих підлог

• три режими пропорційного тиску (мінімальний, середній, максимальний) для двотрубного радіаторного опалення

• робота на постійній швидкості (мінімальна, середня та максимальна швидкості)

Споживання електроенергії Alpha1 Grundfos від 3 до 50 В, індекс енергоефективності 0,20, діапазон температури теплоносія від 2 до 110 °C

Модельний ряд Grundfos Alpha1

• 99199595 Alpha1 15-80 130
• 99199591 Alpha1 25-40 N 180
• 99199587 Alpha1 25-40 N 130
• 99199593 Alpha1 25-60 N 180
• 99199589 Alpha1 25-60 N 130
• 99199577 Alpha1 25-80 180
• 99199596 Alpha1 25-80 130
• 99199594 Alpha1 25-80 N 180
• 99199590 Alpha1 25-80 N 130
• 99199597 Alpha1 32-80 180

Комплект поставки насоса ALPHA1:

• Насос ALPHA1 Grundfos
• Теплоізолюючий кожух
• ALPHA-штекер для підключення до мережі електроживлення
• Ущільнюючі прокладки
• Інструкція з експлуатації
• Посібник з монтажу
• Гарантійний талон
• Упаковка

Alpha2 Grundfos

Alpha2 Grundfos - опалювальний насос зі значними покращеннями не тільки за функціями, але й у конструкції. По-перше, розблокування валу відбувається автоматично за рахунок високого моменту, що крутить, при запуску. По-друге, передбачено захист від сухого ходу (для першого запуску та для безперервної роботи). Основна перевага та відмінність від попередніх модифікацій – функція AutoAdapt. У цьому режимі блок керування насосом автоматично шукає оптимальну робочу точку. Так оптимізується продуктивність системи, значно знижується коливання температур у різних приміщеннях будинку, а найголовніше економиться споживання електроенергії. Система опалення на базі насоса Alpha2 Grundfos споживає на 80% менше енергоресурсів, ніж система опалення з 3-швидкісним насосом. Режим AutoAdapt встановлено як заводське налаштування та рекомендовано для використання для радіаторного опалення з використанням термостатичних клапанів

Додаткові можливості налаштування насоса, які дозволяють економити. - це режим роботи в нічний час та в літній період. При активації нічного режиму насос працюватиме в мінімальній кривій при зниженні температури теплоносія та повертатиметься до нормального режиму роботи при підвищенні температури теплоносія. Таким чином досягається економія у нічний час. Щоб увімкнути нічний режим, достатньо натиснути кнопку на передній панелі насоса. У ручному літньому режимі насос зупиняється для економії електрики. Для запобігання блокуванню ротора насос періодично запускатиметься на низькій швидкості. Щоб активувати літній режим, потрібно натиснути кнопку нічного режиму і утримувати близько 10 секунд. Для деактивації літнього режиму достатньо натиснути будь-яку кнопку, і насос повернеться до попередніх установок

Режими керування циркуляційного насоса Alpha2 Grundfos

• три режими постійного тиску (мінімальний, середній, максимальний) для теплих підлог

• три режими пропорційного тиску (мінімальний, середній, максимальний) для двотрубного радіаторного опалення

• три постійні швидкості обертання валу (мінімальна, середня, максимальна) для гарячого водопостачання

• AutoAdapt – автоматичне налаштування оптимальної робочої точки

• нічний режим

• літній режим

Споживання електроенергії від Alpha2 Grundfos від 3 до 50 В, індекс енергоефективності 0,18, діапазон температури теплоносія від 2 до 110 °C. Виробником запропонований повний асортимент за типорозмірами (15, 25, 32 мм), монтажною довжиною (130 та 180 мм) та показниками напору (4, 6 та 8 метрів). Корпус виготовляється з чавуну (для всіх варіантів) та з нержавіючої сталі (для всіх насосів типорозміру 25 та моделі 32-60 180)

Модельний ряд Alpha2 Grundfos

• 99411107 Alpha2 15-40 130
• 99411114 Alpha2 15-60 130
• 99411116 Alpha2 15-80 130
• 99411143 Alpha2 25-40 130
• 99411165 Alpha2 25-40 180
• 99411272 Alpha2 25-40 N 130
• 99411365 Alpha2 25-40 N 180
• 99411150 Alpha2 25-60 130
• 99411175 Alpha2 25-60 180
• 99411287 Alpha2 25-60 N 130
• 99411424 Alpha2 25-60 N 180
• 99411163 Alpha2 25-80 130
• 99411178 Alpha2 25-80 180
• 99411289 Alpha2 25-80 N 130
• 99411428 Alpha2 25-80 N 180
• 99411207 Alpha2 32-40 180
• 99411221 Alpha2 32-60 180
• 99411448 Alpha2 32-60 N 180
• 99411263 Alpha2 32-80 180

Комплект поставки насоса Alpha 2

• Насос Alpha2 Grundfos
• Теплоізолюючий кожух
• ALPHA-штекер для підключення до мережі електроживлення
• Ущільнюючі прокладки
• Інструкція з експлуатації
• Посібник з монтажу
• Гарантійний талон
• Упаковка

Alpha3 Grundfos

Alpha3 Grundfos - насос для побутового опалення останнього покоління з найбільшими можливостями та покращеними конструктивними характеристиками

Також як у Alpha2, передбачений високий крутний момент при запуску для розблокування валу, захист від сухого ходу при запуску і для безперервної роботи, є функція AutoAdapt, нічний і літній режими роботи. Функція AutoAdapt у насосі Alpha3 не тільки для радіаторного опалення, але й для системи «теплої підлоги», а також для роботи в контурі з радіаторами та теплою підлогою, якщо в системі є те й інше. Можна використовувати окремі режими пропорційного та постійного тиску та класичні три постійні швидкості двигуна

Режими керування циркуляційного насоса Alpha3 Grundfos

• режим AUTOADAPT для роботи в контурі з радіаторами

• режим AUTOADAPT для роботи в контурі з теплою підлогою

• режим AUTOADAPT для роботи в контурі з радіаторами та теплою підлогою

• режим пропорційного тиску

• режим постійного тиску

• режим фіксованої швидкості

• нічний режим роботи

• літній режим роботи

Керування, налаштування та контроль стану насоса Alpha3 Grundfos здійснюється через програму Grundfos Go Remote. Ця програма безкоштовно встановлюється на смартфон або планшет з AppStore та Google Play. Для підключення насоса до програми потрібно використовувати з'єднання Bluetooth у телефоні та у насосі. У програмі Grundfos Go Remote можна провести ідентифікацію насоса, вибрати режим роботи, зробити тонкі налаштування параметрів, скласти графік роботи, відстежити стан насоса

Гідравлічне балансування системи опалення

За допомогою насоса Alpha3 Grundfos можна здійснити гідравлічне балансування системи опалення. Для цього призначено програму Grundfos GO Balance. Необхідно враховувати, що для балансування на кожен нагрівальний елемент повинен бути встановлений запірно-регулюючий клапан. За допомогою таких клапанів регулюється обсяг теплоносія, що надходить. Результатом правильно проведеного гідравлічного балансування будуть комфортна температура в приміщеннях, відсутність шуму в термостатичних головках, спрощення конструкції котельні та економія на паливі та електроенергії до 7-20%.

Асортимент моделей Alpha3 включає насоси з типорозмірами 15, 25 та 32 мм, монтажною довжиною 130 та 180 мм та показниками максимального напору 4, 6 та 8 метрів. Насос Alpha3 випускається тільки з корпусом з чавуну, тому що призначається виключно для систем опалення та теплої підлоги. Споживання електроенергії від Alpha3 Grundfos від 3 до 50 В, індекс енергоефективності 0,18, діапазон температури теплоносія від 2 до 110 °C

Комплект поставки насоса Alpha 3

• Насос Alpha3 Grundfos
• Теплоізолюючий кожух
• ALPHA-штекер для підключення до мережі електроживлення
• Ущільнюючі прокладки
• Інструкція з експлуатації
• Посібник з монтажу
• Гарантійний талон
• Упаковка

Модельний ряд Grundfos Alpha3

• 99371948 Alpha3 15-40 130
• 99371950 Alpha3 15-60 130
• 99371951 Alpha3 15-80 130
• 99371952 Alpha3 25-40 130
• 99371956 Alpha3 25-40 180
• 99371954 Alpha3 25-60 130
• 99371959 Alpha3 25-60 180
• 99371955 Alpha3 25-80 130
• 99371961 Alpha3 25-80 180
• 99371962 Alpha3 32-40 180
• 99371964 Alpha3 32-60 180
• 99371965 Alpha3 32-80 180

Усі циркуляційні насоси Grundfos Alpha мають конструкцію «мокрий ротор». Це означає, що ротор двигуна ізольований від статора тільки герметичною гільзою, тобто насос і електродвигун утворюють єдиний вузол без ущільнень валу, в якому застосовуються лише дві ущільнювальні прокладки. Немагнітні керамічні підшипники змащуються рідиною, що перекачується

Конструкція насосів Grundfos Alpha

1 - Електронний блок керування у зборі - композит PC

2 - Гільза ротора - нержавіюча сталь AISI 316

       Радіальний підшипник — кераміка

3 - Вал — кераміка

       Корпус ротора - нержавіюча сталь AISI 316

4 - Упорний підшипник — графіт

       Кільце упорного підшипника - гума EPDM

5 - Підшипникова пластина - нержавіюча сталь AISI 304

6 - Робоче колесо - композит, PP або PES, стійкий до корозії

7 - Корпус насоса - чавун EN-GJL-150 A48-150B з катафорезним покриттям / нержавіюча сталь 351 CF8

       Ущільнення - гума EPDM

Рівень звукового тиску насоса не перевищує 43 дБ(А)

Alpha Grundfos – сучасний циркуляційний насос для опалення з інтелектуальним керуванням та інноваційним енергоефективним двигуном. Він відповідає вимогам Директиви про проектування енергоспоживаючої продукції (EuP), причому за індексом енергоефективності визнаний найкращим у своєму класі

Вибирайте свою Alpha для опалення будинку, а якщо знадобиться допомога у підборі, наш відділ технічних консультацій завжди до Ваших послуг
